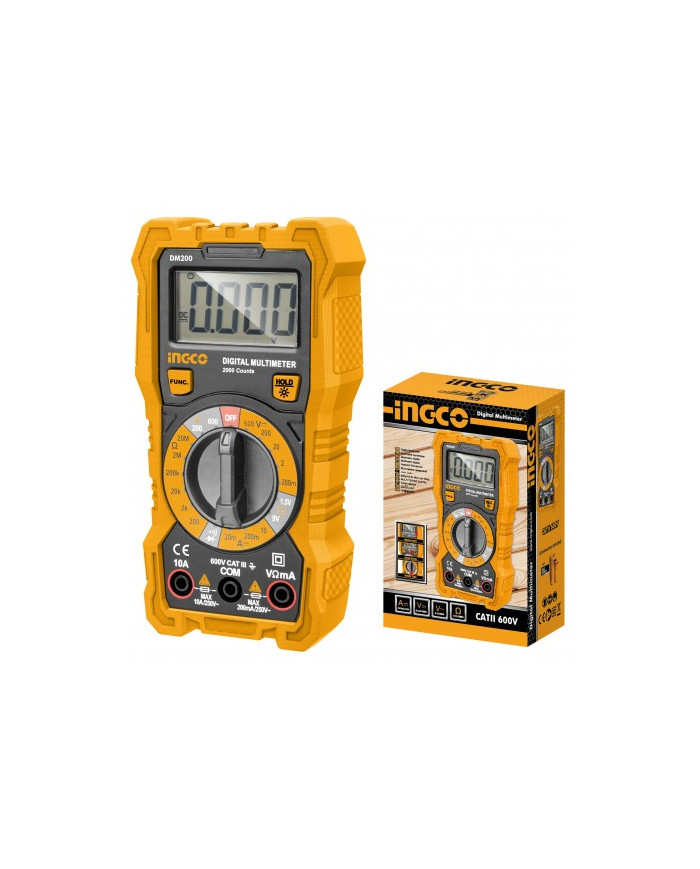

Lo strumento è un multimetro digitale portatile 31/2 per la misurazione di tensione CC e CA, corrente continua, resistenza, diodo, transistor e test di continuità con batteria.
La retroilluminazione del display è opzionale.
DESCRIZIONE DEL PANNELLO FRONTALE
1. Display: LCD a 3 cifre, 7 segmenti, 15mm di altezza.
2. Retroilluminazione (opzionale. Quando viene premuto questo pulsante, la retroilluminazione del display è attiva. Dopo circa 5 secondi, la luce posteriore si spegne automaticamente. La luce posteriore è di nuovo attiva, basta premere questo pulsante una volta.
3. Interruttore rotativo. Questo interruttore viene utilizzato per selezionare funzioni e intervalli desiderati e per accendere / spegnere lo strumento.
4. Pulsante di attesa. Quando viene premuto questo pulsante, il display manterrà l'ultima lettura e il simbolo "H" apparirà sull'LCD fino a quando non lo spingerà di nuovo.
5. Presa "10A".Connettore plug in per cavo di misura rosso per misurazione 10A.
6. Presa "COM". Connettore plug-in per cavo di test nero (negativo).
7. Presa "VOmA". Connettore plug-in per cavo di prova rosso (positivo) per misure di tensione, resistenza e corrente (eccetto 10 A).
SPECIFICHE
La precisione è specificata per un periodo di un anno dopo la calibrazione e da 18 a 28 ? (da 64º F a 82 F) con umidità relativa all'80%.
SPECIFICHE GENERALI
Tensione massima tra: CAT ? 600V
terminali e messa a terra:
Protezione fusibile: F 200mA / 250V
Potenza: batteria da 9 V, NEDA 1604 o 6F22
Display: LCD, 2000 conti, aggiornamenti 2-3 / sec.
Metodo di misurazione: integrazione A / D a doppia pendenza
convertitore
Indicazione di overrange: Solo figura 1 sul display Indicazione di polarità: "-" visualizzato
per polarità negativa Ambiente operativo: 0-40 ?
Temperatura di stoccaggio: da -10 ? a 50 ? .
Indicazione di batteria scarica
Spegnimento automatico
Confezionato in scatola
